IRIS发电机局放技术
说 明:

 IRIS发电机局放技术总部设在加拿大多伦多的IRIS电力工程公司,专精于高压电机局部放电在线监测技术的研发,提供专业的电机绝缘状况评估服务。

1990年,IRIS公司正式成立并得到安省电力公司、加拿大电力协会、美国电科院的大力支持,北美市场占有率高达90%,全球市场占有率超过80%。

IRIS公司创始人之一Dr. Greg Stone是IEEE的资深会员,曾担任IEEE 电介质及电气绝缘学会的会长以及负责制定旋转电机绝缘标准的IEC SC 2J 委员会的主席,高压电气设备诊断系统方面的专家。

IRIS公司是能够同时提供定子所有3部分(定子绕组、槽楔、铁芯)以及转子在线监测产品和检测服务的第三方独立公司,拥有21年电机局放监测经验的公司,第一个ISO 9002认证的在线局放监测仪器的生产企业。



PDA-Ⅳ 适用于水轮发电机的便携局放测试

TGA-B 适用于汽轮发电机的便携局放测试

BusTrac:适用于大型高压电动机、汽轮发电机局部放电持续式在线监测

HydroTrac:适用于水轮发电机局部放电持续式在线监测

PDTrac:适用于高压电动机局部放电持续式在线监测

一、 局放监测技术简介

传感器技术

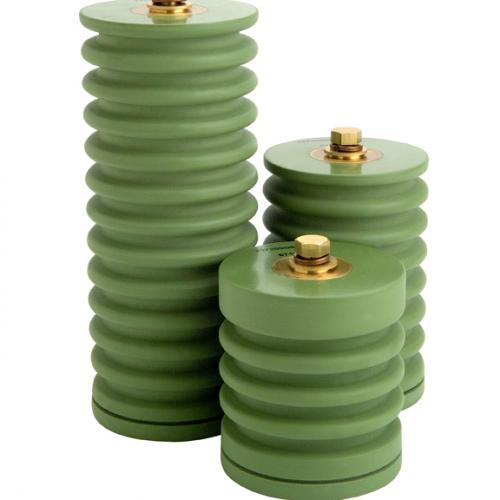

1、EMC-环氧云母耦合器
EMC设计采用80mm的纯云母及环氧树脂模铸而成的主绝缘,能阻挡50/60Hz的工频信号,但允许高频信号(>40MHz)通过,根据被监测设备的运行电压设计了4个不同电压等级的电容耦合器:6.9kV、16kV、25kV、28kV。

EMC-环氧云母耦合器由独立机构进行了一下安全性、可靠性的实验:

A、 电压耐久性试验(IEEE 1043):在30kVrms电压下连续运转1000小时。根据统计方法(IEEE 930-1987)换算,环氧云母耦合器在常压下运转,寿命是60,000年;

B、 直流及冲击试验:150kV直流耐压试验(ANSI C37.20.2标准要求是50kV)

150kV冲击试验(ANSI C37.20.2标准要求是 95kV);

C、 防爆场所:符合ATEX和UL核准要求;

D、 辐射环境:IEEE 323-1983核能电厂设备抗辐射标准;

E、 其他规范:电容值 80pF±4pF

消散系数 0.10%

频宽 40MHz-350MHz

工作温度 -500C-+1300C

爬电痕迹 ANSI/IEEEC37.20.2

局放噪音分离技术

1、定向噪音分离技术-俗称“双端安装”,主要适用于汽轮发电机

简单的说,就是利用PD局放脉冲信号不同过来的方向和经过C1和C2传感器到达仪器设备的时间差来区分发电机局放和外部噪音。如图所示:


2、 定形噪声分离技术 —俗称“单端安装”,主要适用于高压电动机(电压等级≥3kV)

通过设置电力电缆的长度,使外部局放干扰信号到达仪器设备时发生严重衰减,然后透过仪器对PD局放波形和外部局放的不同波形进行分析、比对,轻易可以区别那些是PD局放,那些是电子噪音信号。如图所示:


3、定时噪音分离技术-俗称“双端安装”,主要适用于水轮发电机

通过调整同轴电缆的长度,改变外部干扰信号到达仪器设备的时间,从而区分PD局放信号和外部干扰信号。
三、监测结果分析技术

1、同一设备趋势分析

掌握电机及发电机绝缘恶化的发展趋势,好比给电机建立一个“健康档案”,实时记录体检结果和病情变化,根据故障先兆提前采取措施,完全掌握预防事故的主动权,大大提高电机运行的安全、可靠性。

比较局放值的发展趋势—最有效和最可靠的解释方法

a、如 Qm 值处于较低水平且发展平稳,表示绕组绝缘良好

b、如 Qm 值小于25 %的增长,表示绕组绝缘缓慢衰老、情况稳定

c、如 Qm 值每隔 6 到 12 个月呈现成倍增长,表示绕组绝缘正在迅速恶化、情况严重

2、相同设备的数据对比

相同设备在同一环境中,绝缘的恶化情况应该是基本一致的,当监测设备监测到不同的监测结果告诉我们,我们可以很轻易就知道那个设备的绝缘状况比较恶劣,这样就可以合理安排检修计划,达到的效益。

3、数据库对比分析

IRIS-EMC耦合器的安装数量超过50000只,拥有庞大的电力系统的用户。建立全球联网的数据库,可提供272000个测试比对结果,可以为客户提供有效的统计结果做参考,且数据库资料每年增加和更新。
